A máquina de linha de produção de papel corrugado é um equipamento importante especialmente utilizado para a produção de cartão corrugado, que possui uma ampla gama de aplicações em muitos setores.

Primeiramente, o papelão ondulado é amplamente utilizado na indústria da construção civil e pode ser usado para processar portas, divisórias, tetos, saias de parede, pisos, revestimentos, salas móveis, divisórias abertas de escritórios, etc. Suas características de leveza, alta resistência e boa tenacidade o tornam muito adequado para a fabricação de materiais de construção.

Em segundo lugar, na indústria móvel, o papelão ondulado também é uma matéria-prima importante, que pode ser usada para fabricar uma variedade de móveis de painel e móveis civis em geral, como escrivaninhas, escrivaninhas, armários de parede, armários combinados, tábuas de cama, etc. Sua resistência e durabilidade tornam os móveis mais estáveis e duráveis.

Além disso, o papelão ondulado também tem uma boa aplicação na indústria de transporte. É um dos materiais alternativos ideais para produtos de madeira e painéis à base de madeira em ônibus e navios de passageiros, ajudando a reduzir o peso de veículos e navios e melhorar a eficiência do transporte.

No campo das embalagens, o papel do papelão corrugado é indispensável. Pode ser usado para embalagem de máquinas-ferramenta de precisão, instrumentos, ferramentas, eletrodomésticos, eletrônicos e produtos eletrônicos e de computador, peças automotivas e vidro, alimentos e outros produtos. O papelão ondulado possui características de baixo custo, leveza, fácil processamento, alta resistência, excelente adaptabilidade de impressão, armazenamento e manuseio convenientes, tornando-o uma escolha ideal para a indústria de embalagens. Além disso, mais de 80% do papel corrugado pode ser reciclado, sendo relativamente ecológico e atendendo aos requisitos da indústria moderna de embalagens para proteção ambiental e desenvolvimento sustentável.

De modo geral, as máquinas de papel corrugado fornecem matérias-primas importantes para muitas indústrias, como construção, móveis, transporte e embalagem, produzindo cartão corrugado de alta qualidade, promovendo o desenvolvimento e o progresso dessas indústrias.

Caixas de papelão ondulado são o recipiente de envio mais amplamente utilizado no comércio. Elas são feitas dobrando e colando papelão ondulado. O papelão ondulado é feito de papel de superfície e papel de núcleo ondulado formado pelo processamento de flautas onduladas. Geralmente, o papelão ondulado possui uma linha de produção dedicada para produzir e cortar o papelão nas especificações necessárias. Hoje, falaremos sobre a linha de produção de papelão ondulado.

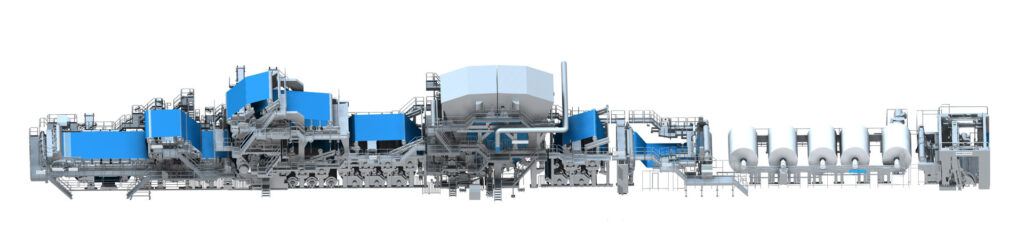

Linha de Produção de Papel Ondulado

A linha de produção de papelão ondulado desempenha um papel importante na fabricação de caixas de papelão ondulado. A linha de produção de papelão ondulado é o equipamento de produção mais importante em empresas de embalagem de papelão. Ela inclui vários componentes importantes, como equipamentos da seção úmida, equipamentos de estrutura e sistema de gerenciamento de produção.

Produto Final: Papel flauta, Papel testliner, Papel Kraft, Copo de Papel Colorido, Máquina de Papelão, Papelão, Canudo de Papel

Parâmetros Técnicos da linha de produção de papelão ondulado

Model	YG-1100PC-A
Suitable paper	200-800 g / m2 cardboard, E-F-N corrugated board
Box type	Straight line, crash-lock bottom, double sides, four/six corner box
Feeding way	Continuous automatic feeding.
Glue type	Solute style
Max. speed	400m/min
Power	31KW, AC220V/380V
Weight	11T
Dimension	19000mm*2050mm*1600mm(L*W*H)
Inching speed	40m/min
Compressed air	6 bar
Air compressor capacity	10m/3
Air tank capacity	60L

Diagrama de Fluxo do Processo da linha de produção automática de papelão ondulado

Matérias-primas (papel reciclado) —— transportador de corrente —— desfibrador —— limpador de alta densidade —— peneira de pressão —— separador de fibras —— separador de rejeitos —— limpador de baixa densidade —— peneira de pressão de entrada —— máquina de fabricação de papel —— o grande papel jumbo acabado

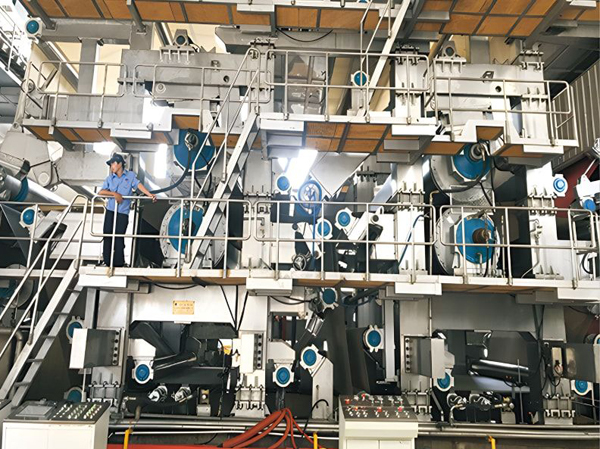

Os principais componentes da linha de produção de papel corrugado

A máquina de papel corrugado multicilíndrico de rede longa consiste em um sistema de caixa de polpa, uma seção de rede longa, uma seção de prensagem, uma seção de secagem, uma capela aberta, uma seção de transmissão, uma seção de fundação, um sistema de controle pneumático, um sistema de lubrificação a óleo fino, um sistema de controle elétrico e uma máquina pneumática horizontal de enrolamento de papel.

Caixa de polpa

A caixa de cabeça com almofada de ar é adotada, composta principalmente por cabeçalho de cone quadrado, difusor escalonado, rolo homogeneizador, caixa, tubo de spray, dispositivo de ajuste de almofada de ar, placas de lábio superior e inferior e dispositivo de ajuste. A placa do lábio superior pode ser ajustada horizontal e verticalmente, e há uma pequena placa vertical no bico.

Departamento de Changwang

A caixa líquida adota componentes totalmente estáticos de desidratação, compostos principalmente por rolos peitorais, placas de formação, placas de desidratação de três e cinco peças, caixas de sucção úmida de baixo vácuo, tanques de sucção de alto vácuo, rolos de tensão a vácuo, rolos de acionamento, suporte de rede de viga em balanço, corretor pneumático, tensor pneumático de tensão constante, tensor elétrico, dispositivo móvel de pulverização de água em forma de agulha elétrica de alta pressão, dispositivo de tubo de pulverização de água de baixa pressão, bandeja de água branca e piscina de rolos de tensão para perda de papel.

Departamento de prensa

A estrutura da prensa é do tipo pórtico com placas de aço soldadas, e todas as vigas de conexão da prensa são revestidas em aço inoxidável. Ao trocar o tecido de lã, use um macaco hidráulico para levantar levemente a estrutura de operação e puxe o bloco de almofada para deixar a estrutura em estado de balanço, facilitando extremamente a substituição do tecido de lã; Equipado com corrimãos e passarelas.

Secagem de quadros

O cilindro de secagem adota rolamentos rolantes, e cada cilindro de secagem é equipado com uma cabeça de entrada de vapor giratória, tubo de sifão e raspador de limpeza; A transmissão secadora adota uma transmissão de câmbio fechada e lubrificação centralizada com óleo fino. O ajuste do tecido de lã utiliza um tensor elétrico, um corretor pneumático e uma malha seca de poliéster com tensão de malha seca de 4KN/M.

Departamento de Máquinas de Transmissão

Adotando subtransmissão de motor de frequência variável AC e regulação de velocidade em frequência variável, existem um total de 15 pontos principais de transmissão, compostos principalmente por motor elétrico, caixa de engrenagem de dente duro ZLY, junta universal, acoplamento de pinos da coluna, eixo de transmissão, placa base, etc.

Sistema de lubrificação a óleo fino

A estação de óleo fino está localizada no meio da seção de secagem (específica a ser considerada no projeto do processo). O óleo é fornecido ao lado operacional e ao chassi do lado da transmissão do secador através do duto de transporte, e o óleo é ajustado manualmente e enviado para cada ponto de lubrificação pelo distribuidor de óleo. O ponto mais baixo de cada ponto de lubrificação (rolamentos de secador, engrenagens de transmissão de secadora, rolamentos de rolos de pressão e rolamentos de roletes) é equipado com um oleoduto de retorno para permitir que o óleo lubrificante flua de volta para a estação de lubrificação sozinho.

Sistema de controle de ar comprimido

Incluindo: controle do corretor, controle pneumático da seção de prensagem, rolo de pressão a vácuo, levantamento e pressionamento de cada rolo de pressão na seção de prensagem, três dispositivos pneumáticos curvos e outros, bem como as partes do duto de cada ponto de consumo de gás. A caixa de controle do corretor é colocada em uma coluna ou suporte próximo, e a caixa de controle pneumática para a seção de prensagem fica no corredor lateral de operação da seção de prensagem. O ar usado para fornecer pneus deve não apenas ter exigências de pressão estáveis, mas também ser uma fonte de ar limpa e livre de óleo. Recomenda-se que os usuários utilizem compressores de ar lubrificados sem óleo.

Seção do exaustor aberto

O exaustor é do tipo aberto, dividido em duas partes: a parte frontal e a parte traseira, com a parte superior do exaustor fixa. O exaustor é composto por painéis de parede, painéis superiores, dutos de ventilação, portas deslizantes móveis, dutos de exaustão e estruturas de suporte. O painel de parede é feito de chapa de alumínio ondulada, o painel superior é feito de chapa de alumínio dupla isolada (com preenchimento de lã de rocha na camada intermediária), e o duto de ventilação retangular está localizado sob o painel superior. Existem placas móveis em ambos os lados do duto de ventilação para ajustar o volume de extração do vapor d’água evaporado em cada seção do cilindro de secagem. O duto de ventilação está conectado ao duto de exaustão e conduz para fora do painel lateral do lado da transmissão. O usuário fornece seu próprio duto de ar e ventilador de exaustão. As extremidades frontal e traseira da base do exaustor são equipadas com tanques de água.

dispositivo de controle elétrico

É selecionado motor assíncrono trifásico AC de frequência variável em série com dispositivo de proteção contra temperatura. Adotando um conversor de frequência AC com funções de velocidade e distribuição de carga, possui alta confiabilidade, funções abrangentes e alta precisão.

Visão Geral do Projeto: Exemplos de Casos Práticos em Fábricas de Processamento de Papel Corrugado

Este projeto planeja usar papel de resíduo para produzir papel de embalagem, como papel corrugado, papel kraft e papel cartonado com peso de 70-300g/m. O equipamento principal consiste em uma linha de produção de celulose, uma unidade de secagem de prensa para fabricação de papel e um departamento de finalização de processamento de papel.

1、 Principais parâmetros técnicos:

Variedades de produção: papel corrugado, papel de caixa, papel kraft, papel de embalagem, papel tubo de lã, papel para pendurar, papel para xícaros, etc

Faixa quantitativa: 70-300g/m²

Largura do papel: 1575-3800mm

Produção diária: 10-100t/d

Velocidade de trabalho: 80-400m/min

Velocidade de projeto: 450m/min

Método de pressão: Pressão pneumática

Bitola de via: 2400-4900mm

Modo de transmissão: regulação de velocidade de frequência variável AC, transmissão segmentada

2、 Formulário de configuração da máquina de papel:

Configuração do departamento de moldagem: composto por malha multi-redonda, malha redonda para máquina de formação por pressão, superformação, malha longa simples, malha longa dupla e malha empilhada.

Configuração da seção de prensagem: prensagem aberta, prensa a vácuo, prensa de roletes grandes, prensagem composta de três rolos e duas zonas de pressão (comumente conhecida como K-pressing), prensagem composta com estrutura 606, etc.

Configuração do quadro de secagem: composta por múltiplos cilindros. A forma de transmissão pode ser dividida em configurações de transmissão de engrenagem aberta e caixa de câmbio fechada.

Pode ser configurado com vários modelos de dispensadores de cola, máquinas de prensagem a quente e máquinas de prensagem semi-seca.

Configuração completa do departamento: vários modelos de máquinas cilíndricas de enrolar papel, máquinas horizontais de enrolar papel, etc.

Configuração de processamento de papel: Vários modelos de máquinas de rebobinamento comuns.

O formulário de configuração da máquina de papel acima é escolhido pelo próprio cliente.
